Escondida Camp Solutions — Instalación de faenas
Auditoría y proyecto eléctrico a 3.100 m s.n.m. en régimen de isla. Proyecto eléctrico de faena más una memoria que audita el dimensionamiento completo: cargas, derrateo por altitud, alimentadores, cortocircuito en isla y puesta a tierra en suelo desértico.
Ficha técnica
- Cliente: PROMET Servicios SpA para BHP / Minera Escondida
- Ubicación: Carretera B-475, Desierto de Atacama, Región de Antofagasta
- Año: 2026
- Especialidad: Minería / instalaciones de faena
El desafío
Una instalación de faenas alimentada por un único grupo electrógeno, sin red de respaldo y a 3.100 metros de altitud, donde la placa del equipo no representa su capacidad real y un error de dimensionamiento significa dejar el campamento sin energía.
La solución

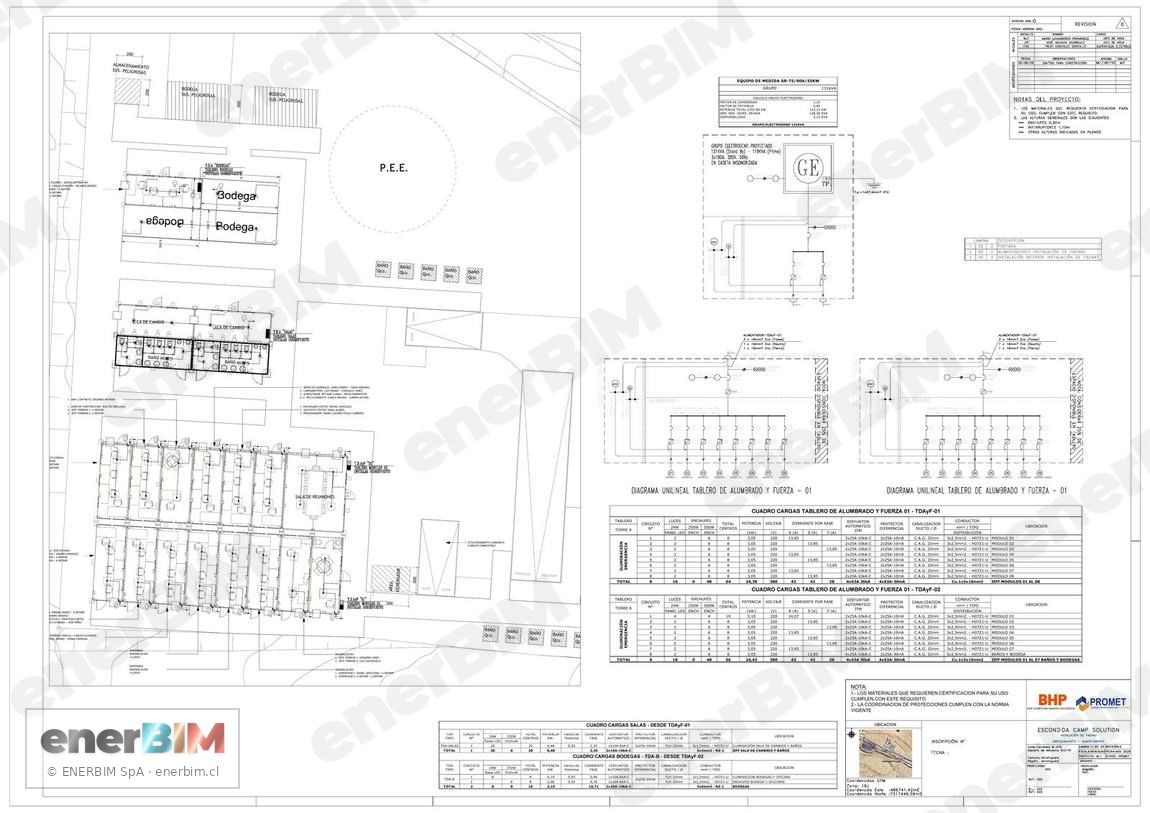

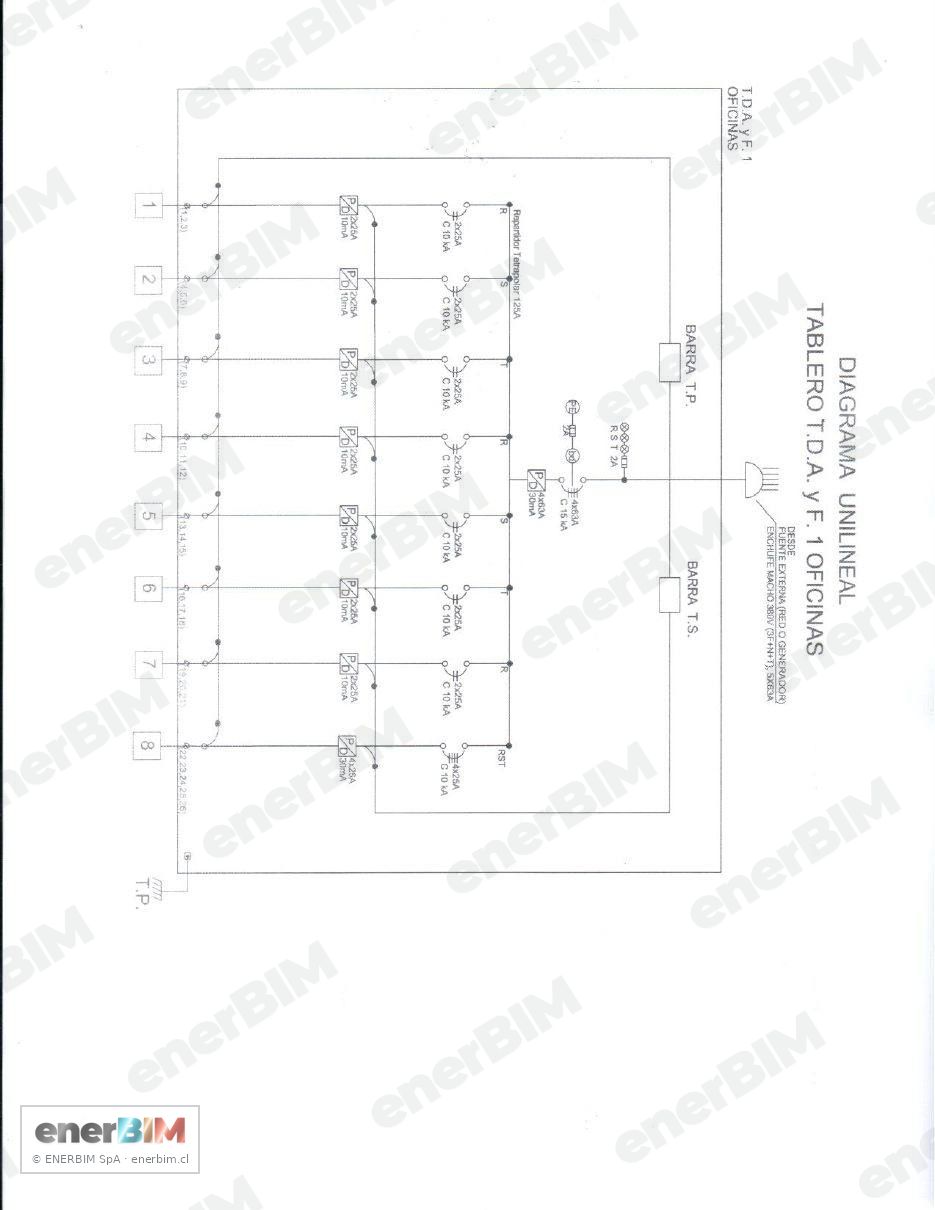

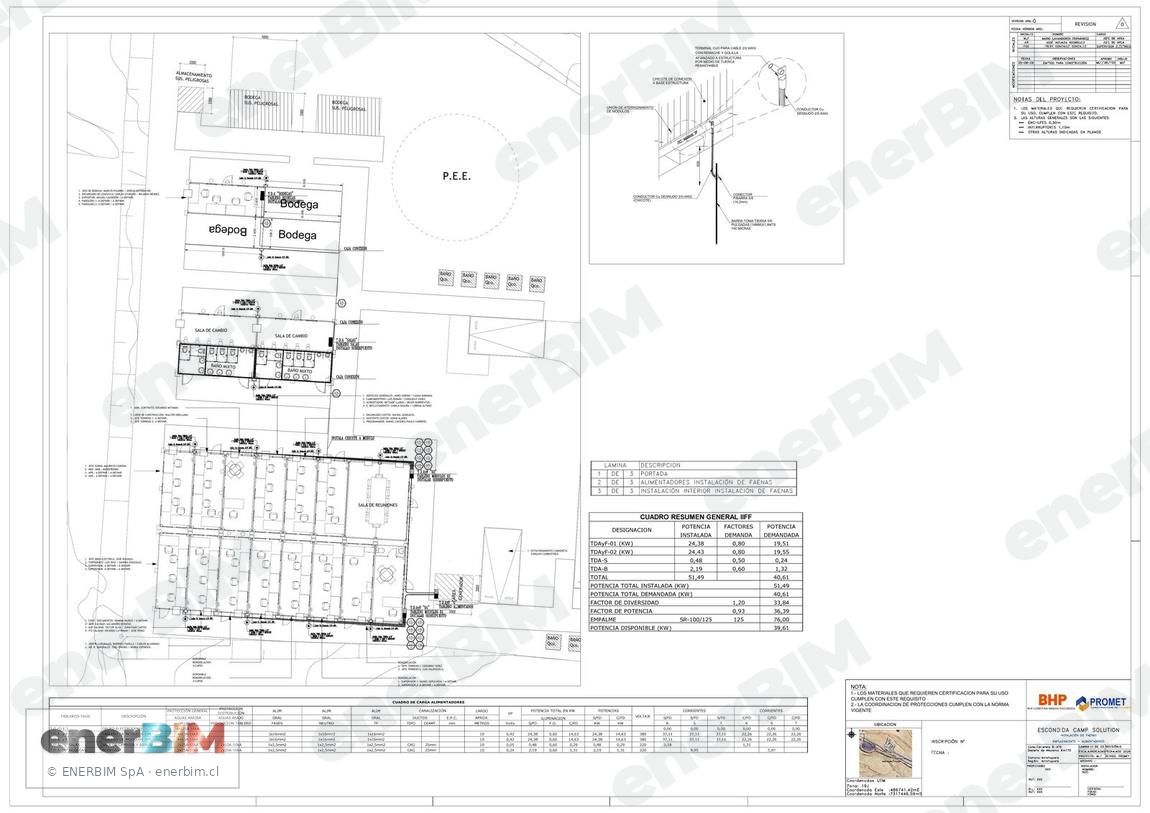

ENERBIM desarrolló el proyecto eléctrico —emplazamiento, alimentadores e instalación interior— y una memoria de cálculo que audita el dimensionamiento completo: reconstrucción aritmética del cuadro de cargas, corrección de la capacidad del grupo por altitud y temperatura, verificación de alimentadores por capacidad de transporte y caída de tensión, cortocircuito en régimen de isla y revisión del esquema diferencial y de puesta a tierra en suelo desértico. El trabajo se cerró con la declaración SEC de los tres recintos.
Resultados
- Derrateo del grupo por altitud cuantificado en 21 %: de 119 kVA en régimen PRP a 94 kVA reales en sitio.
- Se detectó que la reserva declarada en el plano (5,13 kVA) no se reproducía con los datos del propio cuadro; el valor real es 2,72 kVA.
- Demanda acotada por protecciones a 82,27 kVA — 87,5 % de la capacidad Prime corregida, con la holgura documentada como riesgo.
- Potencia instalada de 51,49 kW y demandada de 40,61 kW verificadas contra las protecciones efectivamente proyectadas.
- Alimentador de generador propuesto en 3×95 mm² Cu con criterio del 115 % sobre corriente nominal.
- Declaración SEC completada para garita, oficinas y sala de cambio.

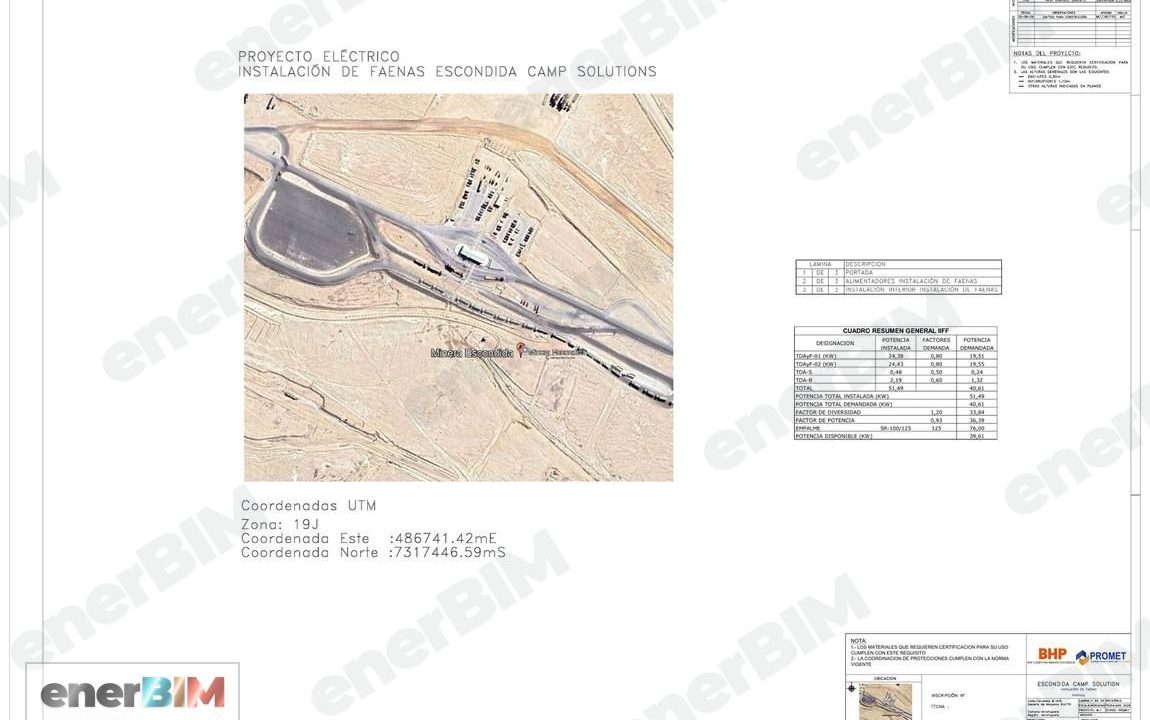

Planos y documentos del proyecto
Stack técnico y normativa
AutoCAD · ISO 8528-1 · D.S. N°8/2019 — Pliegos RIC · IEC 60228 · RIC N°04 · SEC e-declarador · Excel — auditoría de cargas
